| MSO3000X系列混合信號示波器 |

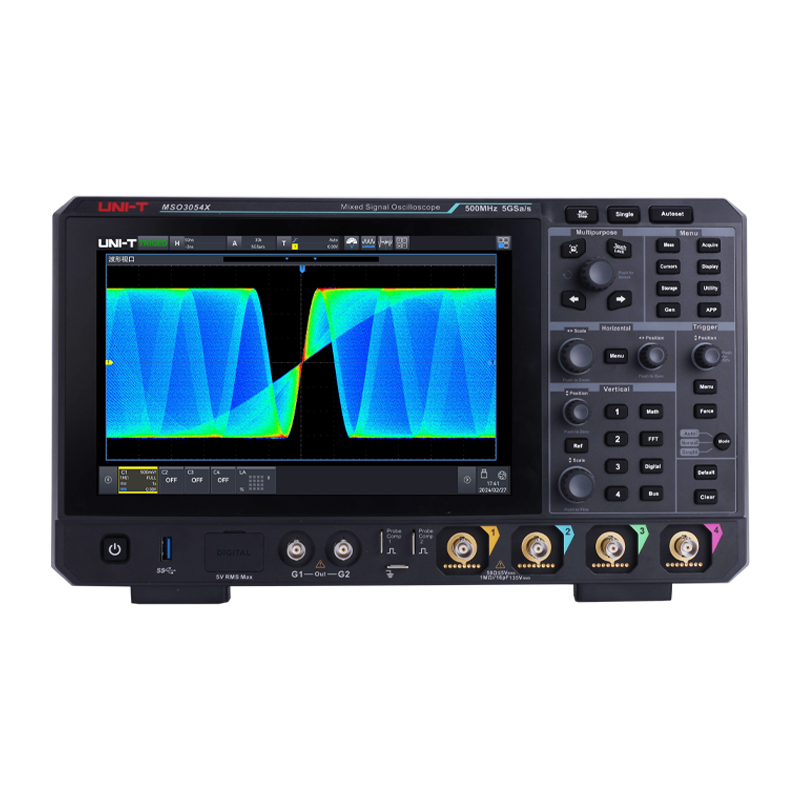

MSO3000X系列混合信號示波器，采樣率最高5GSa/s，每通道存儲深度可達500Mpts。采用獨有的 Ultra Phospho® 3.0技術，波形捕獲率高達2,000,000 wfms/s，具有 256 級輝度等級色溫顯示，先進的數字觸發系統，觸發靈敏度高，觸發精度達到10ps；支持12種高級觸發、12種串行總線觸發和解碼；支持頻譜分析、電源分析、直方圖、波形錄制、增強分辨率、通過測試、搜索和導航等高級功能和分析模式；具備豐富的測量和數學運算功能。采用了 10.1 英寸電容式觸摸屏，支持多種手勢實現對波形的常用操作，以及WebServer實現遠程操控一款功能全、性能強大的儀器設備。 |
|
| 4 |
250/350/500MHz |
5GSa/s |
500Mpts |
2,000,000wfms/s |
16 |
50MHz |
| 模擬通道數 |
模擬帶寬 |
最高實時采樣率 |
最大存儲深度 |
最高波形捕獲率 |
數字通道 |
內置信號源 |
|
|
|
|

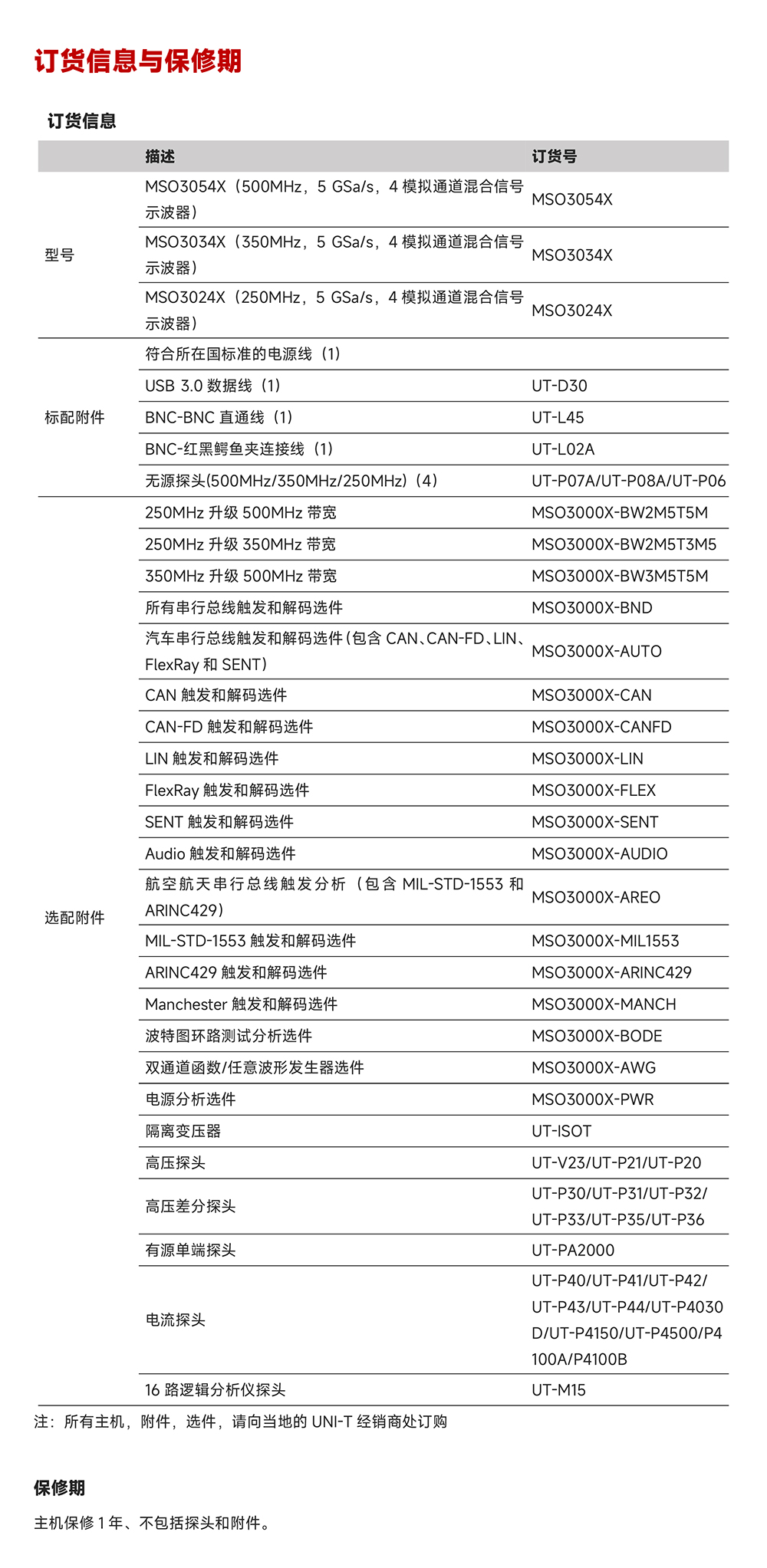

| 產品型號 |
|
| 型號 |
模擬通道數 |
模擬帶寬 |
最高實時采樣率 |
最大存儲深度 |
最高波形捕獲率 |
數字通道 |
內置信號源 |
| MSO3054X |
4 |
500MHz |
5GSa/s |
500Mpts |
2,000,000wfms/s |
16(opt.) |
50MHz, 2ch(opt.) |
| MSO3034X |
4 |
350MHz |
5GSa/s |
500Mpts |
2,000,000wfms/s |
16(opt.) |
50MHz, 2ch(opt.) |
| MSO3024X |
4 |
250MHz |
5GSa/s |
500Mpts |
2,000,000wfms/s |
16(opt.) |
50MHz, 2ch(opt.) |
|
|
|
|
| 產品特點 |
|
● 模擬通道帶寬：500 MHz/350 MHz/250 MHz
● 模擬通道最高實時采樣率 5GSa/s，數字通道最高采樣率 1.25GSa/s
● 4 個模擬通道+16 個數字通道，最大存儲深度 500Mpts
● 波形捕獲率最高達 800,000 wfms/s（ 順序模式：2,000,000 wfms/s）
● 集 9 種儀器獨立于一身：包括數字示波器、邏輯分析儀、函數/任意波形發生器、頻譜分析儀、數字電壓表、頻率計、協議分析儀、波特圖分析儀、電源分析儀
● 內置 50MHz 等性能雙通道函數/任意波形發生器，支持實時加載示波器屏幕數據到Gen 任意波輸出，并內置多種任意波
● 支持波特圖環路測試分析功能，分析系統的穩定 參數測量測量統計增加直方圖和折線圖顯示
● 多達 200,000 幀的硬件實時波形不間斷錄制和分析功能，并支持 USB 存儲設備導出
● 最大 4M 點增強 FFT，支持頻率設置、瀑布圖、檢波設置和標記等頻譜分析儀功能
● 多達 54 種參數測量
● Multi-Windows 支持多窗口顯示
● 多通道獨立 7 位硬件頻率計，并支持頻率計刷新時間和有效位數可調
● DVM 多通道獨立真有效值測量，支持 DC、ACRMS 和 DC+ACRMS
● 豐富的觸發類型：邊沿，脈寬，視頻，斜率，欠幅脈沖，超幅脈沖，延遲，超時，持續時間，建立保持、第 N 邊沿和碼型觸發
● 協議觸發和解碼功能：RS232/UART、I2C、SPI、CAN、CAN-FD、LIN、FlexRay、Audio、MIL-STD-1553B、Manchester、SENT、ARINC429
● 實用的區域觸發功能，可用于捕獲偶發信號和觀察復雜信號等
● Ultra Phosphor3.0 超級熒光顯示效果，高達 256 級的灰度顯示
● 10.1 英寸 1280x800 高清電容觸摸，支持各種手勢操作：點擊，滑動，縮放，編輯，拖動等
● 豐富的外圍接口：USB Host、USB Device、LAN、EXT Trig、AUX Out(Trig Out、Pass/Fail、DVM）輸出、信號源輸出接口（Gen)、HDMI
● 支持 SCPI 可編程儀器標準命令
● 內嵌 WebServer，可通過瀏覽器對儀器進行訪問和控制，支持在 PC/手機兩種不同的設備操作方式，輕松實現跨平臺訪問
● 支持在線升級 |
|
|
|
| 產品特色 |
|
 |

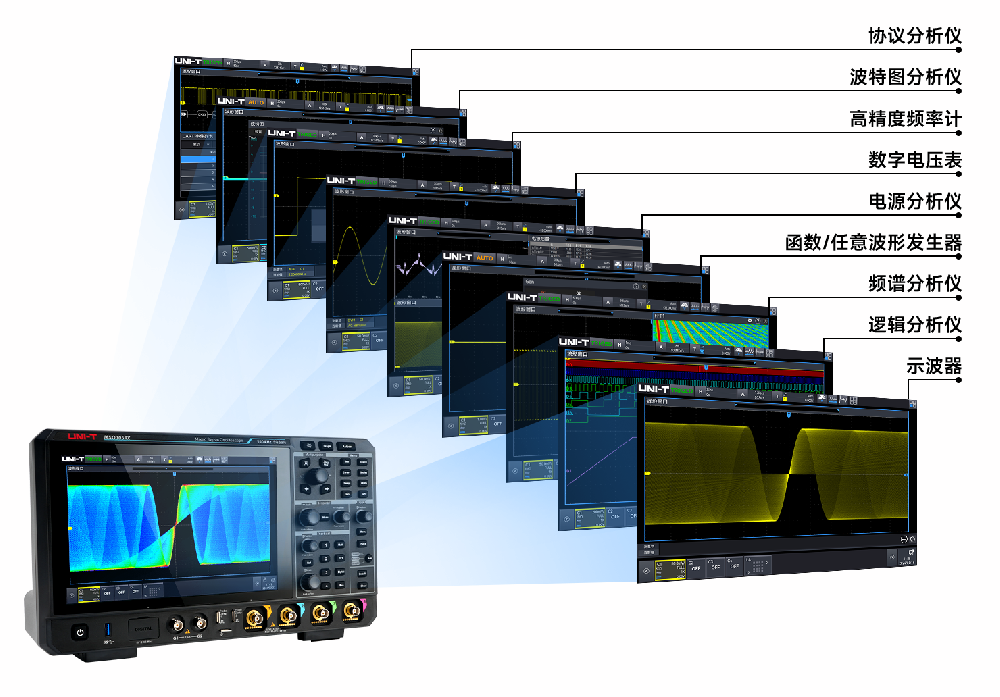

| 九合一集成示波器 |
-協議分析儀
-波特圖分析儀
-高精度頻率計
-數字電壓表
-電源分析儀
-函數/任意波形發生器
-頻譜分析儀
-邏輯分析儀
-示波器 |
|
|
|
| UItra Phosphor® 3.0 |
先進的軟硬件架構
支持8路并行圖形映射，處理速率達20Gbps
波形捕獲率高達800,000wfms/s， 順序模式下達到2,000,000wfms/s
最小死區時間＜1μs，讓偶發信號和罕見異常無所遁形 |
|
 |
|
|
 |
| 54種：測量、統計、趨勢圖 |
54種精密參數自動測量
覆蓋電壓、頻率、相位、功率等多個維度
整合先進的參數統計與趨勢圖可視化分析功能
全方位、立體化展現信號特性變化
實現專業級深度洞察與高效數據解讀 |
|
|
|

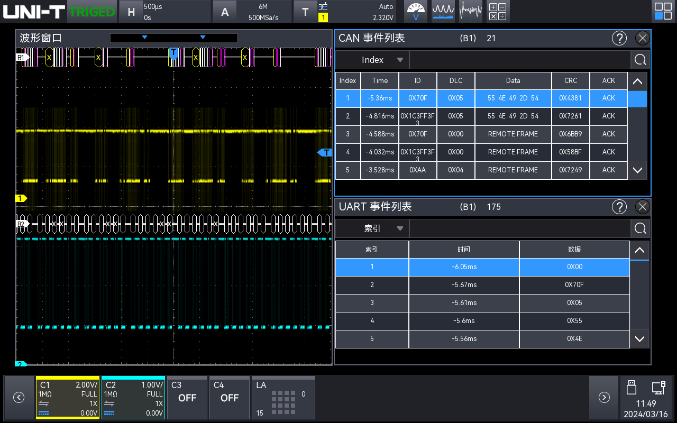

| 12種主流協議一站式支持 |
嵌入式： RS232/URAT、I2C、SPI
汽車：CAN、CAN-FD、LIN、FlexRay、SENT
音頻：AUDIO（I2S, LJ, RJ，TDM）
航空航天：MIL-STD-1553、ARINC 429
無線通訊：Manchester
具備精準異常觸發捕獲及實時解碼能力
200M數據解碼小于1s，且創新支持四總線同步分析
為復雜通信系統提供疾速、深度的協議解析解決方案 |
|
 |
|
|
 |

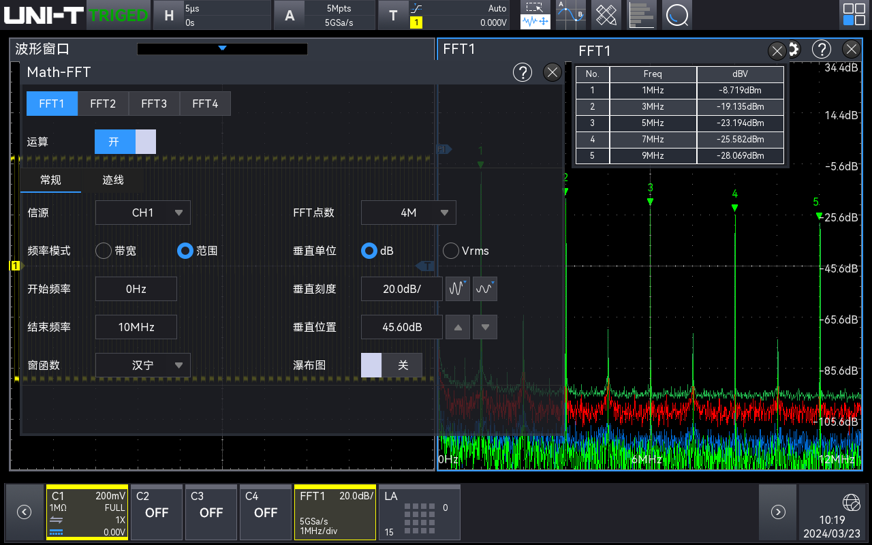

| 頻譜分析儀 |
-FFT最大4M點
-瀑布圖
-自動標記測量
-4種跡線顯示
-4組FFT同時打開
搭載全硬件加速技術，本產品實現最高4M點的極速采樣，顯著提升了頻率與幅度的測量精度。創新融合峰值搜索與頻域標記功能，助力用戶精準無誤地捕捉并深入剖析復雜信號動態，快速溯源問題，為用戶帶來極致的測試體驗。 |
|
|
|
| 電源分析14+ |
-電源抑制比
-閉環控制響應分析
-電能質量評估
-電流諧波檢測
-浪涌電流分析功能
-輸出紋波
-瞬態響應 |
-開關損耗
-安全工作區
-調制分析
-穩定導通電阻
-轉換速率
-啟動/關閉時間
-功率效率 |
為電源系統性能鑒定、穩定性評估與優化
提供全方位、專業化解決方案，提升能源效率與系統穩定性
|
|
 |
|
|
 |

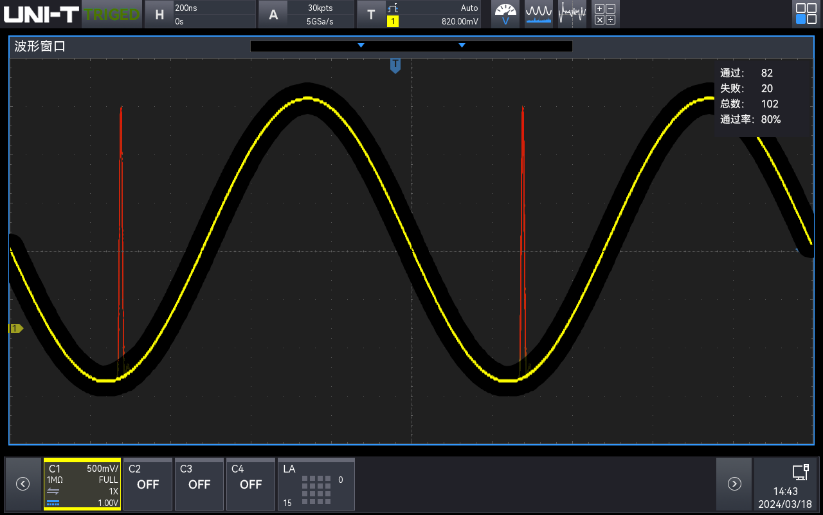

| 硬件加速模板測試：6σ 標準<1s |
電子信號的 6σ 標準是一個不超過百萬分之3.4故障率(DPMO)的流程，這表明每1,000,000 個樣本中只有3.4 個異常值憑借超高的硬件捕獲率，硬件加速模板測試可保持Ultra Phosphor 3.0捕獲率完全不下降，在1s內(而非幾小時)完成符合特定標準的波形測試 |
|
|
