UNI-T 優利德 UTG7025B 函數/任意波形發生器

最大輸出頻率25MHz，125MSa/s采樣率，14bits垂直分辨率，等性能雙通道獨立輸出

品牌：	UNI-T/優利德
型號：	UTG7025B
保修期：	2年
供貨期：	1周
外形尺寸：	230(W)x93(H)x305(D)mm
重量：	3.1kg
技術規格：	最高輸出頻率：25MHz，最高采樣率：125MSa/s，垂直分辨率：14bits，通道數：2，最大任意波長度：8kpts，4.3英寸屏幕，7位硬件頻率計

立即詢價

在線購買

打印

產品標簽：UNI-T，優利德，UTG7025B，函數/任意波形發生器

產品中心
Products

信號發生器 [33]

網絡分析儀 [10]

主推品牌
Brands

羅德與施瓦茨(Rohde&Schwarz)

產品介紹

技術參數

附件及選件

解決方案

相關下載

UTG7025B函數/任意波形發生器

UTG7025B系列雙通道函數/任意波形發生器，最大輸出頻率25MHz，125MSa/s采樣率，14bits垂直分辨率。等性能雙通道獨立輸出，具備調制、掃頻、Burst、等多種復雜波形的產生功能。標配USB Host、USB Device接口，便捷高效的操作界面、優越的技術指標及人性化的圖形顯示。

25MHz	125MSa/s	14bits	2	8kpts	7位
最高輸出頻率	最高采樣率	垂直分辨率	通道數	最大任意波長度	硬件頻率計

產品型號

型號	最高輸出頻率	最高采樣率	垂直分辨率	通道數	最大任意波長度	硬件頻率計
UTG7025B	25MHz	125MSa/s	14bits	2	8kpts	7位

產品特點

● 25MHz正弦波輸出，全頻段1μHz分辨率
● 5MHz方波脈沖波輸出
● 125MSa/s采樣速率，14bits垂直分辨率
● 標配等性能雙通道
● 最大輸出幅度23Vpp
● 8k點最大任意波形長度；200個非易失波形存儲
● 豐富的調制類型：AM、FM、PM、ASK、PSK、FSK、PWM
● 4.3英寸高分辨率TFT彩色液晶顯示
● 標準配置接口：USB Host、USB Device、頻率計
● 支持NeptuneLab 實驗系統綜合測試平臺

產品特色

多種波形信號

雙通道有多種基本波形可選擇：正弦波、方波、斜波、脈沖波、噪聲、直流電壓、任意波形

多種調制功能

調制類型：AM、FM、PM、ASK、FSK、PSK、PWM

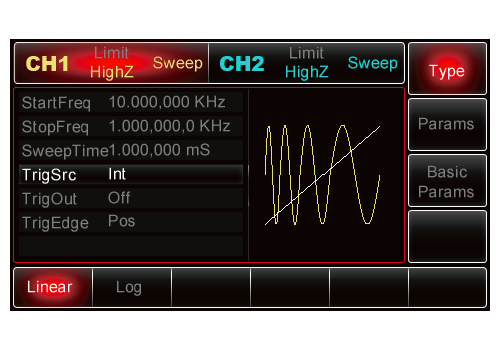

掃描功能

掃描類型：線性、對數

猝發功能

猝發類型：N周期、門控、無限

方波信號

方波信號占空比&相位可調

噪聲信號

固定帶寬為60MHz的噪聲信號

頻率特性
型號	UTG7025B
通道數	A/B兩通道，且等性能
波形特征	具有7種標準波形，不低于200種內置任意波形
輸出波形	正弦波、方波、斜波、脈沖波、噪聲、直流DC、任意波形
LCD	4.3”TFT LCD, WVGA(480×272)
正弦波	1μHz~25MHz
方波	1μHz~5MHz
脈沖波	500Hz~5MHz
白噪聲	25MHz帶寬(-3dB)(典型值)
分辨率	1μHz
正弦頻譜純度
諧波失真	測試條件：輸出功率0dBm
	DC~100kHz: -60dBc
	100kHz~1MHz: -50dBc
	1MHz~25MHz: -35dBc
總諧波失真	DC~20kHz: 1Vpp<0.2%
寄生信號(非諧波)	DC~1MHz:<-70dBc
寄生信號(非諧波)	10MHz~60MHz: <-70dBc+6dB/octave
相位噪聲(10kHz偏移)	-115dBc/Hz
方波信號特性
上升/下降時間	<24ns
過沖	<2%(典型值)
對稱性(在50%占空比下)	周期的1%+4ns
抖動	1ns+周期的100ppm
斜波
頻率范圍	1μHz~2MHz
對稱性	0%~100%
脈沖信號特性
頻率范圍	500μHz~5MHz
脈沖寬度	40ns~2000s
可變邊沿	24ns~2ms
過沖	<2%
抖動	1ns+周期的100ppm
任意波特性
頻率范圍	1μHz~5MHz
最大任意波長度	8kpts
垂直分辨率	14bits
采樣率	125MSa/s
最小上升/下降時間	<35ns(典型值)
抖動(RMS)	15ns+30ppm
非易失存儲	48個波形
輸出特性
幅度	0~10MHz：1mVpp~11.5Vpp；10MHz~25MHz：1mVpp~5Vpp(50Ω)
幅度	0~10MHz：2mVpp~23Vpp；10MHz~25MHz：2mVpp~10Vpp(高阻)
精度(1kHz, >200mVpp/50Ω)	±(設置值的1%+2mVpp)
幅度平坦度	＜100kHz：±0.1dB 100kHz~25MHz：±0.2dB
直流偏移
范圍(峰值A(chǔ)C+DC)	±5.75Vpp(50Ω) ±11.5Vpp（高阻）
偏移精度	±(\|偏移設置的1%\|+幅度的0.5%+5mV)
波形輸出
阻抗	50Ω典型值
絕緣	到地線最大42Vpk
保護	短路保護，過載自動禁用波形輸出
調制
調制類型	AM、FM、PM、ASK、FSK、PSK、PWM
掃頻
載波	正弦、方波、鋸齒波、任意波
類型	線性或?qū)?shù)
掃頻時間	1ms至500s±0.1%
觸發源	手動，外部或內部
脈沖串
波形	正弦、方波、鋸齒波、脈沖、噪聲和任意波
類型	計數(1到50,000個周期)，無限，門控
起止相位	-360°~+360°
內部周期	1μs~500s±1%
門控源	外部觸發
觸發源	手動，外部或內部
調制輸入
外部模擬調制	<20kHz(輸入頻率)
	±5Vpk=100%調制
	20kΩ(輸入阻抗)
時鐘輸入/輸出
輸入/輸出頻率范圍	10MHz±500Hz
輸入/輸出電平范圍	TTL兼容
輸入/輸出阻抗	10kΩ/50Ω(典型值，交流耦合)
鎖定時間	<2s，典型值
觸發輸入
輸入電平	TTL兼容
斜率	上升或下降，可選
脈沖寬度	>100ns
輸入阻抗	>10kΩ，DC耦合
線性掃頻	<500μs，典型值
延遲脈沖串	<500μs，典型值
觸發輸出
電平	TTL兼容
脈沖寬度	>400ns，典型值
輸出阻抗	50Ω，典型值
最大頻率	1MHz
頻率計
輸入電平	TTL兼容
輸入頻率范圍	100mHz~200MHz
精度	±51ppm
頻率分辨率	6位/秒
耦合方式	直流、交流
接口	USB Host、USB Device、10MHz時鐘源輸入、10MHz時鐘源輸出
電源	100V~240V ACrms，50/60Hz
尺寸	230mm×93mm×305mm (寬×高×深)
重量	3.1kg
